電化學阻抗譜(electrochemical impudence spectroscopy，EIS)是一種重要的電化學測試方法，在電化學領域尤其是鋰離子電池領域具有廣泛的應用，如電導率、表觀化學擴散系數、SEI的生長演變、電荷轉移及物質傳遞過程的動態測量。

　　1.EIS實驗原理

　　電化學阻抗譜是在電化學電池處于平衡狀態下(開路狀態)或者在某一穩定的直流極化條件下，按照正弦規律施加小幅交流激勵信號，研究電化學的交流阻抗隨頻率的變化關系，稱之為頻率域阻抗分析方法。也可以固定頻率，測量電化學電池的交流阻抗隨時間的變化，稱之為時間域阻抗分析方法。

　　鋰離子電池的基礎研究中更多的用頻率域阻抗分析方法。EIS由于記錄了電化學電池不同響應頻率的阻抗，而一般測量覆蓋了寬的頻率范圍(mHz-MHz)，因此可以分析反應時間常數存在差異的不同的電極過程。

　　電化學阻抗譜數據可以有多種展示方法，最常用的為復數阻抗圖和阻抗波特圖。復數阻抗圖是以阻抗的實部為橫軸，負的虛部為縱軸繪制的曲線，亦稱之為Nyquist圖或Cole-cole圖。阻抗波特圖則由兩條曲線組成，其中的一條曲線描述阻抗模量|Z|隨頻率的變化關系，稱之為Bode模量圖;另一條曲線描述阻抗的相位角隨頻率的變換關系，稱之為Bode相位圖。一般測量時同時給出模量圖和相位圖，統稱為阻抗Bode圖。除此之外，還包括介電系數譜(e'，-e")，介電模量譜(M'，-M")。

　　2. EIS實驗測試方法

　　電化學阻抗譜測試結果的可靠性需要滿足一定的前提條件，由于不同的電化學阻抗譜儀，其頻率測試范圍，電流、電壓承受范圍及控制精度，測試精度各不相同，此外，EIS測試體系的構型也非常豐富;一方面，鋰離子電池中包含的可用于研究測試的體系非常龐大，如半電池、全電池、扣式電池、大容量電池(相較于扣式電池)、電極材料、電解質材料、單顆粒、薄膜、塊材、原位及非原位等體系;另一方面，在引入如溫度、濕度及電池的荷電態SOC等環境變量信息，可用于電化學阻抗譜測試的鋰離子電池體系將非常龐大。因此，針對不同的測試體系及環境因素，需要有針對性的選取EIS測試儀器，構建合適的電極構型，設置合理的測試參數。

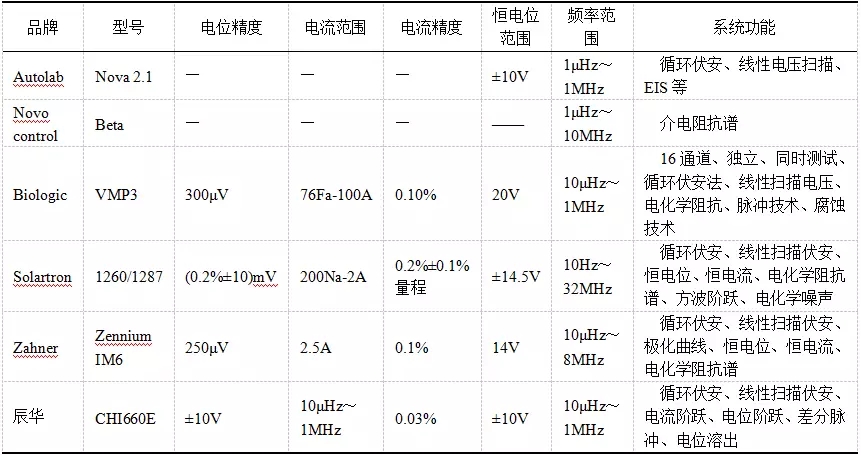

　　常見的用于EIS測試的電化學工作站的特點及功能:

　　值得注意的是，盡管電化學阻抗譜的作用很大，但用好電化學阻抗譜，并合理的解析阻抗譜數據并非一件簡單的事情。合理的使用EIS可以幫助研究人員更好的理解電池，提升電池研發的水平。
